Senden einer SMS bei Aktivieren eines Eingangs am Router

Es wird vorausgesetzt, dass Sie Zugriff auf die Benutzeroberfläche des Routers haben und der Router Internet-Zugang hat. Dazu wird empfohlen, den Router wie im Quick Installation Guide beschrieben in Betrieb zu nehmen.
Weiterhin wird vorausgesetzt, dass der Eingang des Routers korrekt mit dem Ausgang des signalisierenden Geräts verbunden ist.

Beachten Sie die unterschiedlichen digitalen Eingänge bei unseren Routern!

Die verschiedenen Router und Einsteckkarten (MRcards) von INSYS icom haben verschiedene Arten von digitalen Eingängen, die sich in ihrer Logik und Beschaltung unterscheiden:

• LOW-aktive digitale Eingänge

• HIGH-aktive digitale Eingänge

• konfigurierbare digitale Eingänge/Ausgänge (LOW-aktiv)

Je nach Eingang ist eine unterschiedliche Beschaltung und eine unterschiedliche Konfiguration des Parameters Digitaler Eingang beim Ereignis erforderlich. Die Unterschiede sind unter Unterschiede bei den Eingängen weiter unten detailliert aufgeführt.

Die genauen Spezifikationen der Eingänge finden sie im Installationshandbuch des jeweiligen Routers.

Folgendes Konfigurations-Beispiel gilt für einen Router des Typs MIRO mit LOW-aktivem konfigurierbaren Eingang/Ausgang.

1. Öffnen Sie die Bedienoberfläche des Routers: https://insys.icom

2. Folgende Konfiguration ist nur erforderlich, wenn Sie einen konfigurierbaren Eingang/Ausgang Ihres Routers verwenden:

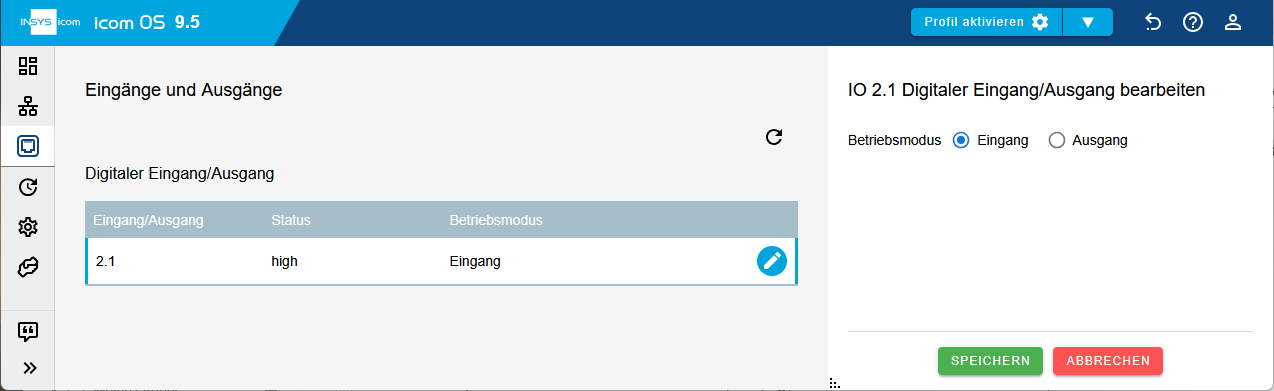

   Klicken Sie auf der Seite Ports → I/O auf in der Zeile des IOs, den Sie verwenden möchten und konfigurieren Sie diesen als Eingang.



3. Klicken Sie auf SPEICHERN.

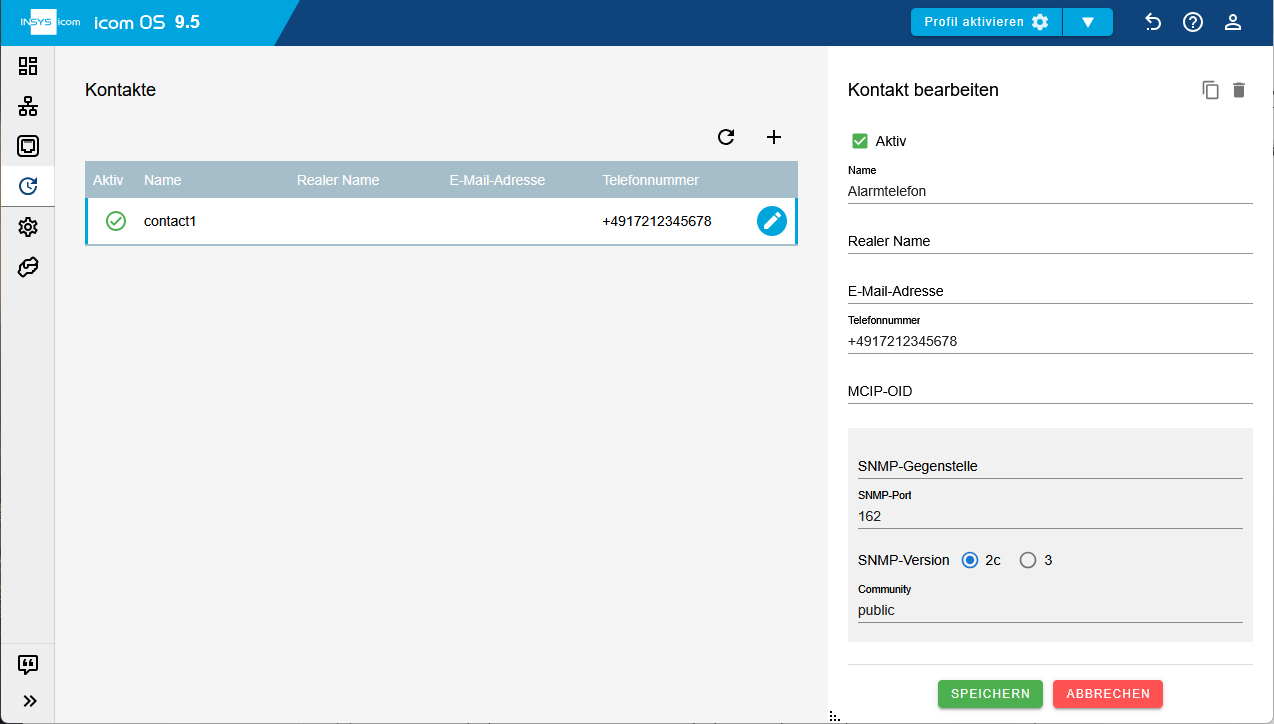

4. Klicken Sie auf der Seite Ereignisse → Kontakte auf und fügen Sie den Empfänger für die SMS als Kontakt hinzu:
   Name: geben Sie einen eindeutig beschreibenden Namen für den Kontakt ein
   Telefonnummer: geben Sie die Nummer des Mobiltelefons für den Empfang der Nachricht ein



5. Klicken Sie auf SPEICHERN.

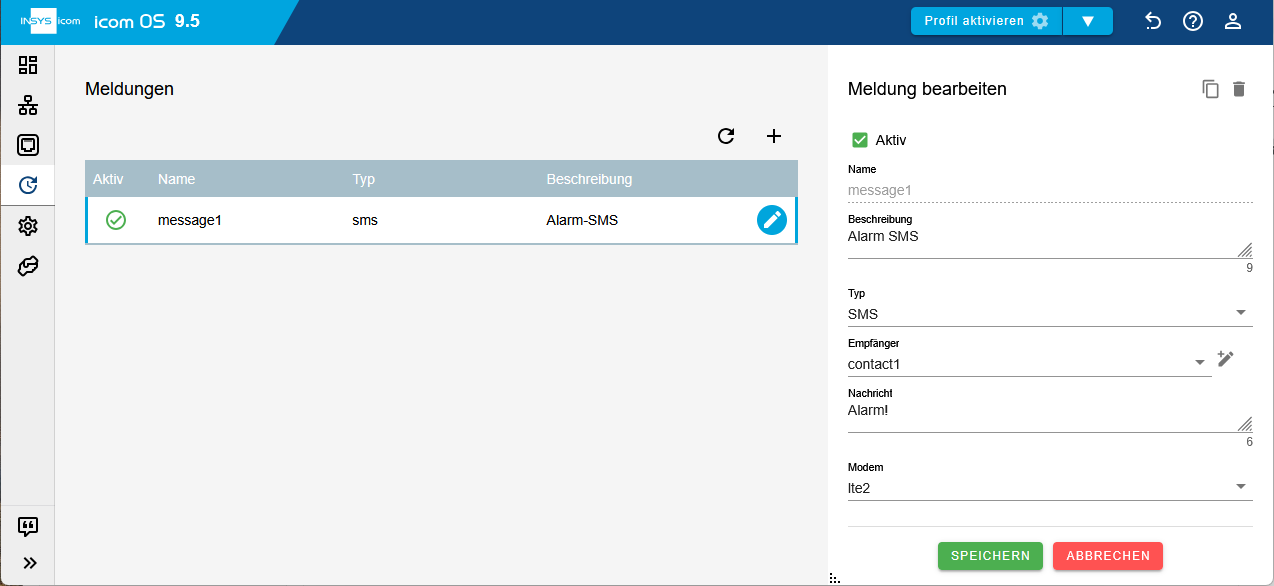

6. Klicken Sie auf der Seite Ereignisse → Meldungen auf und fügen Sie die Alarm-SMS als Meldung hinzu:
   Beschreibung: geben Sie eine eindeutige Beschreibung für die Alarm-SMS ein
   Typ: SMS
   Empfänger: wählen Sie den zuvor angelegten Kontakt aus
   Nachricht: geben Sie den Text der SMS-Nachricht ein

   Fügen Sie optional Aktualwerte in den Meldungstext ein!

   Sie können CLI-Befehle in die Meldungen einfügen, die dann zum Zeitpunkt des Versands ausgeführt werden und die Rückgabe des Befehls in den Meldungstext einsetzen. Folgender Meldungstext gibt zum Beispiel den Zeitpunkt der Auslösung als Zeitstempel ein:
   Der Alarm wurde um $cli(status.sysdetail.system.date) ausgelöst!

   Modem: wählen Sie das verwendete Mobilfunkmodem im Router aus



7. Klicken Sie auf SPEICHERN.

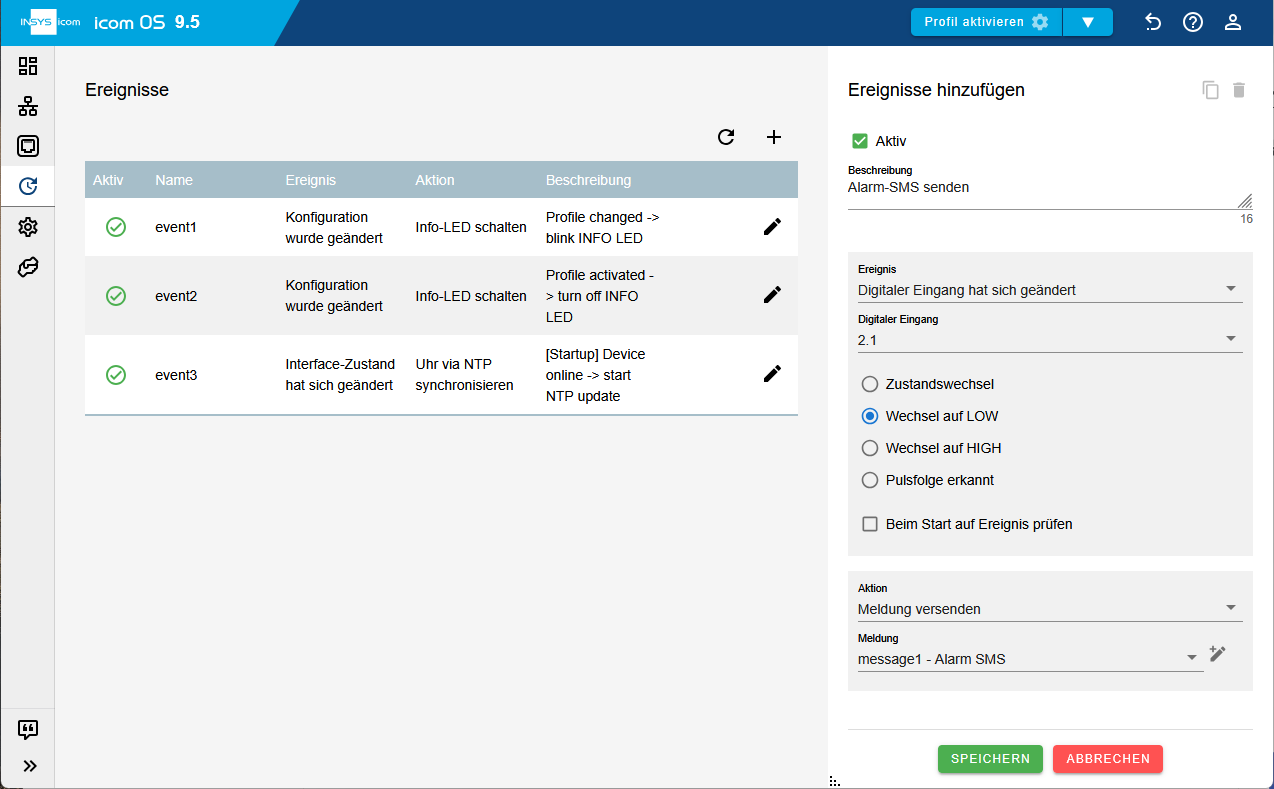

8. Klicken Sie auf der Seite Ereignisse → Ereignisse auf und fügen Sie ein neues Ereignis hinzu, dass mit dem Aktivieren des Eingangs die SMS an den Empfänger versendet:
   Beschreibung: geben Sie eine eindeutige Beschreibung für das Ereignis ein
   Ereignis: Digitaler Eingang hat sich geändert
   Digitaler Eingang: wählen Sie den verwendeten digitalen Eingang und die Option Wechsel auf LOW (damit wird das Ereignis ausgelöst, wenn der Eingang geschlossen wird; wenn die Checkbox Beim Start auf Ereignis prüfen markiert ist, wird das Ereignis schon ausgelöst, wenn der Eingang beim Start des Routers bereits geschlossen ist)

   Ist der verwendete Eingang HIGH-aktiv oder LOW-aktiv?

   Siehe den Abschnitt Unterschiede bei den Eingängen zur richtigen Konfiguration dieses Parameters!

   Wie wird eine Pulsfolge erkannt?

   Es ist auch möglich, das Ereignis durch eine Folge kurzer Impulse am Eingang auszulösen. Ein Puls einer Pulsfolge muss dabei mindestens 100 ms lang anliegen. Eine Pulsfolge (1-99 Pulse) wird abgeschlossen, wenn sich der Pegel länger als 2 Sekunden nicht mehr ändert.

   Aktion: Meldung versenden
   Meldung: wählen Sie die zuvor angelegte Meldung aus



9. Klicken Sie auf SPEICHERN.

10. Aktivieren Sie das Profil mit einem Klick auf PROFIL AKTIVIEREN .

Damit haben Sie Ihren Router so konfiguriert, dass er mit dem Schließen des Eingangs eine SMS an ein Mobiltelefon versendet.

Unterschiede bei den Eingängen

LOW-aktive digitale Eingänge

LOW-aktive digitale Eingänge finden Sie bei folgenden Routern/Einsteckkarten (die IOs (Eingänge/Ausgänge) müssen als Eingang konfiguriert werden):

• MIRO

• MOROS.neo (digitale Eingänge IO1, IO2, DIO1 und DIO2)

• MRX.neo (Grundkarte)

• MRcard MSI.5G (digitale Eingänge/Ausgänge IO1 und IO2)

• MRcard MSI.4G (digitale Eingänge/Ausgänge IO1 und IO2)

• MRcard PL (digitaler Eingang IN1)

• MRcard PD (digitaler Eingang IN1)

• MRcard Fiber (digitaler Eingang IN1)

• MRcard PL450 (digitaler Eingang IN1)

• MRcard PL450D (digitaler Eingang IN1)

• MRcard PM (digitaler Eingang IN1)

• MRcard PLS (digitaler Eingang IN1)

Bei LOW-aktiven digitalen Eingängen wird der Eingang aktiviert, indem der Eingang mit GND verbunden wird, wie in folgender Abbildung dargestellt:

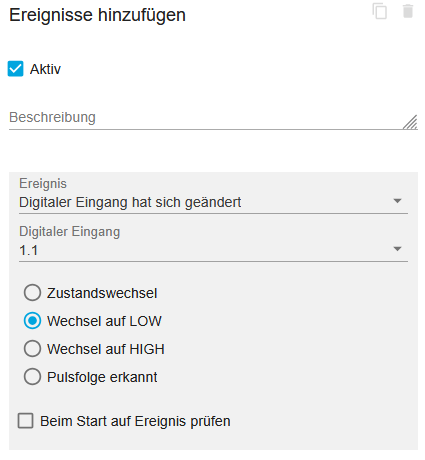

Für LOW-aktive Eingänge muss bei der Konfiguration des Ereignisses Wechsel auf LOW ausgewählt werden:

HIGH-aktive digitale Eingänge

HIGH-aktive digitale Eingänge finden Sie bei folgenden Routern/Einsteckkarten:

• MOROS.neo-E.4G (digitaler Eingang DI)

• MOROS.neo-EW.4G (digitaler Eingang DI)

• ECR

• SCR

• MRcard MSI.5G (digitaler Eingang DI)

• MRcard MSI.4G (digitaler Eingang DI)

• MRcard PL (digitaler Eingang IN2)

• MRcard PD (digitaler Eingang IN2)

• MRcard SI (digitale Eingänge IN1 und IN2)

• MRcard IO (digitale Eingänge D!1 bis DI4)

• MRcard Fiber (digitaler Eingang IN2)

• MRcard PL450 (digitaler Eingang IN2)

• MRcard PL450D (digitaler Eingang IN2)

• MRcard PM (digitaler Eingang IN2)

• MRcard PLS (digitaler Eingang IN2)

Bei HIGH-aktiven digitalen Eingängen wird der Eingang aktiviert, indem der Eingang mit der Versorgungsspannung verbunden wird, wie in folgender Abbildung dargestellt:

Für HIGH-aktive Eingänge muss bei der Konfiguration des Ereignisses Wechsel auf HIGH ausgewählt werden:

Erfolgskontrolle

Aktivieren Sie den Eingang am Router und prüfen Sie den korrekten Empfang der SMS.
